钢丝绳涂油润滑器
外衬

产 品 详 细 介 绍

（钢丝绳涂油润滑器配套外衬壳体 · 承压结构件）

一、产品概述

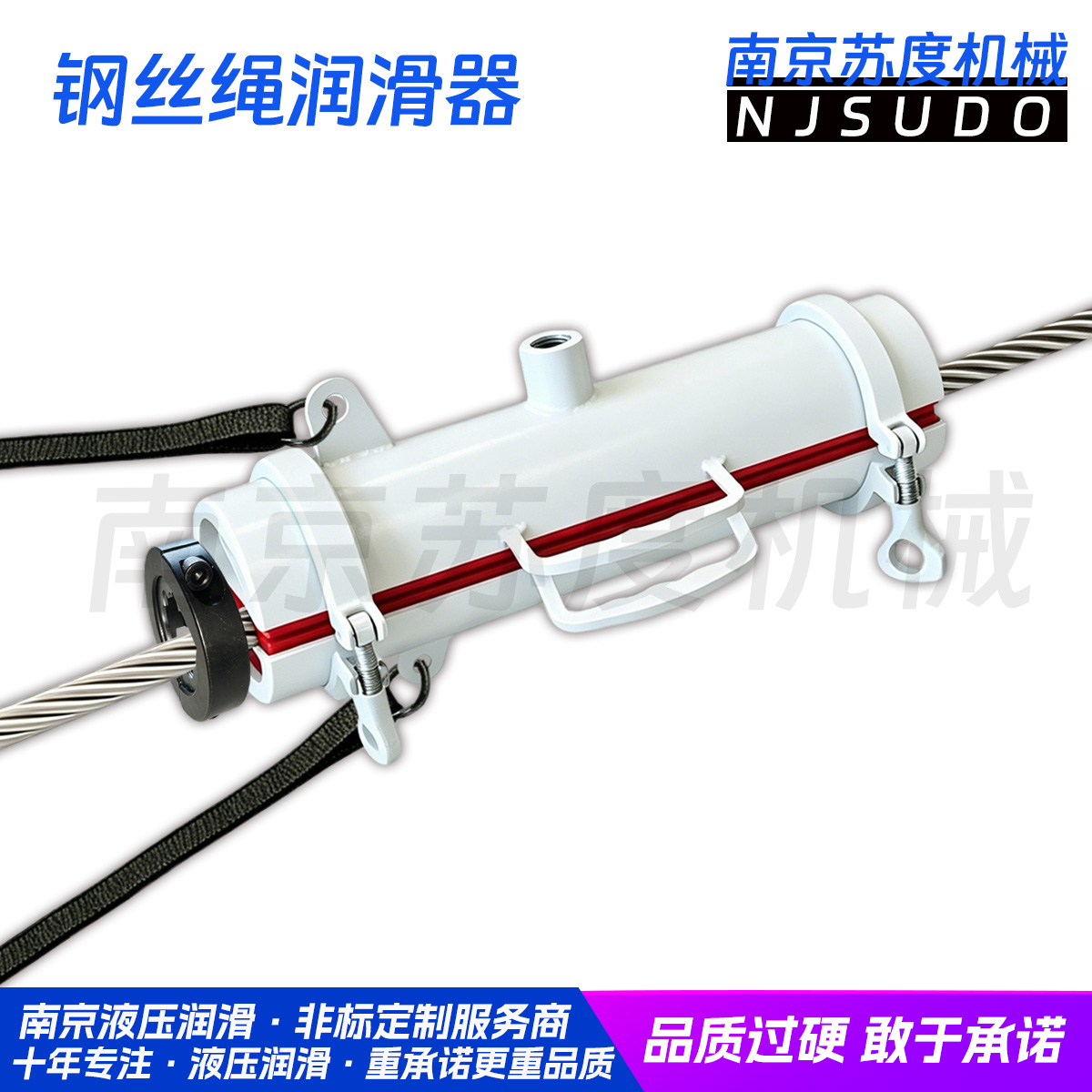

钢丝绳涂油润滑器外衬（又称涂油器外壳、外罩壳、承压壳体）是钢丝绳涂油润滑器的主体承载结构件，与聚氨酯内衬配套使用，共同构成涂油器的完整密封油脂腔。外衬内部安装聚氨酯内衬，外部设有注油口、夹紧装置与连接结构，在钢丝绳运行时承受高压油脂压力，引导油脂均匀涂覆并防止泄漏，是涂油器安全、稳定、精准注油的关键结构件。

本产品采用合金精密加工而成，采用分体式剖分结构、铰链螺栓连接，轻量化的同时不变形、，避免锈蚀渗透损伤钢丝绳，确保注油精准与设备寿命。产品适配各类气动、电动、锂电钢丝绳涂油润滑器，可按钢丝绳直径与涂油器型号定制，广泛服务于矿山、港口、海事、起重机械等行业的钢丝绳润滑保养。

二、产品结构与材料

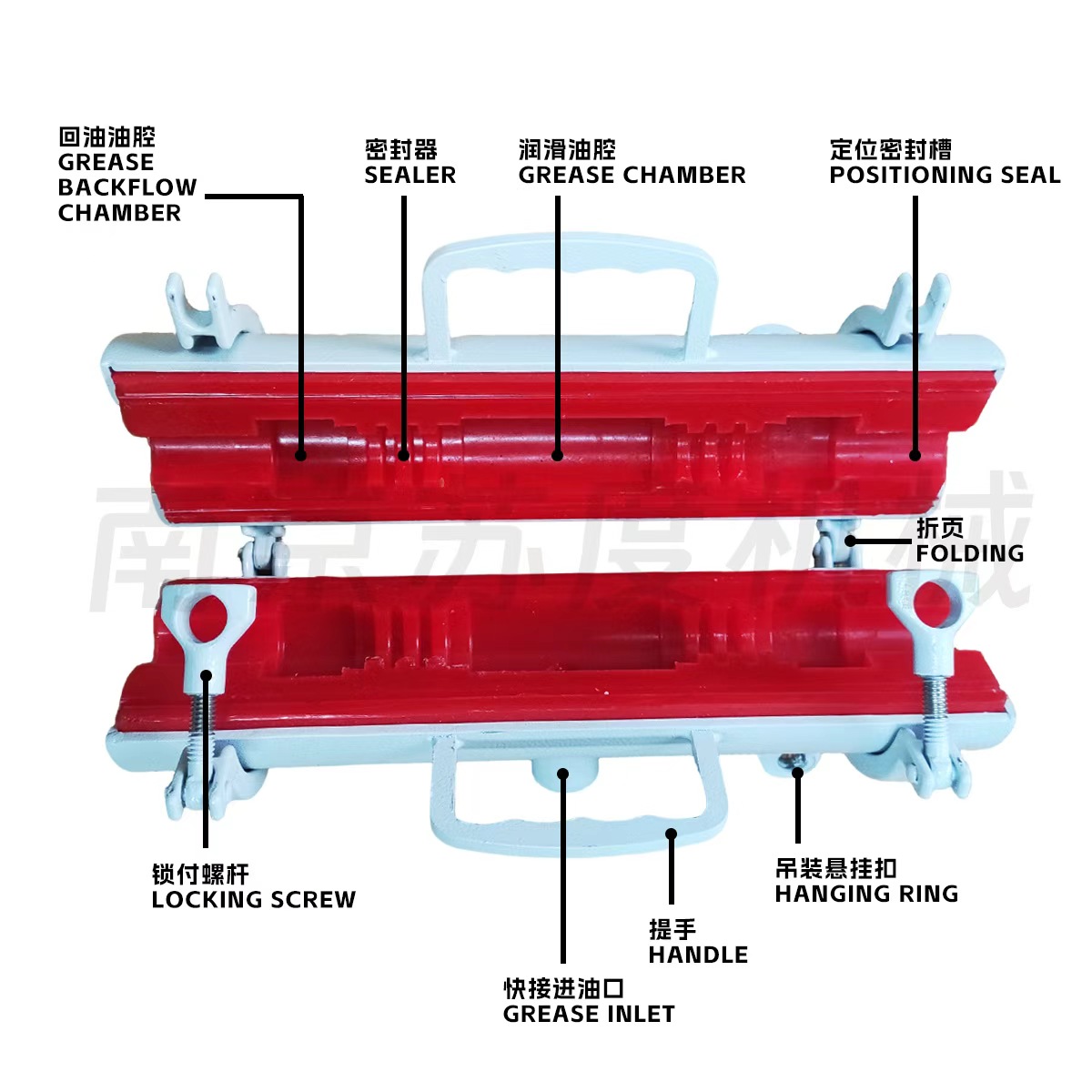

产品结构：

· 分体式壳体：由上罩壳／下罩壳（或左右半圆体）组合而成，剖分式结构，铰链螺栓连接，剖分面采用软聚酯密封条密封，开合便捷、密封可靠。

· 内腔结构：内部设有轴向腔体，用于安装聚氨酯内衬；腔体形成注油腔（储油腔），两端配置密封圈与减摩导套，对钢丝绳进行导向并延长内衬寿命。

· 注油接口：壳体上设单孔／双孔注油口，与高压油管连接，注油口数量与位置按钢丝绳直径及涂油器结构定制。

· 夹紧与固定装置：配有活动销轴、锁紧螺栓、万向灵动轴承及铰点连接装置，便于快速夹持并固定于钢丝绳上。

材料特性：

· 材质：合金（精密加工件），轻量化设计，便于携带与高空作业。

· 防锈性：合金不变形，避免锈迹渗透至钢丝绳内部造成损伤，尤其适用于海上、潮湿工况。

· 加工精度：精密加工件，杜绝注油过程中油脂外渗，保证注油精准。

三、工作原理与作用

外衬安装于钢丝绳涂油润滑器外部，与内衬配套，其工作原理与作用如下：

1. 承载并形成密封油脂腔

外衬作为承压壳体，包裹并固定聚氨酯内衬，内部形成可移动的密封油脂腔，承受高压油脂压力，保证油脂在腔内建立压力、均匀充满，防止泄漏。

2. 定位内衬、精准注油

外衬上的注油口与内衬注油流道精准对位，高压油脂经外衬注油口进入密封腔，钢丝绳相对运行时均匀涂覆并渗入绳芯，实现内外同步润滑。

3. 夹紧固定与导向

外衬通过铰链螺栓、锁紧装置快速夹持于钢丝绳上，两端减摩导套对钢丝绳进行导向，保证涂油器随绳稳定运行、安装拆卸便捷。

4. 保护内部元件、延长寿命

外衬保护内部内衬、密封圈等元件免受外力损伤与污染，配合优质内衬，整体耐磨寿命可达润滑8000～10000米钢丝绳，降低更换频率。

四、主要技术参数（参考）

以下为钢丝绳涂油润滑器外衬的典型参考参数，具体以适配机型及定制方案为准：

注：以上参数为行业通用典型值汇总，用于说明产品基本性能范围；具体外衬尺寸、注油口结构、连接接口及适配绳径，需根据客户涂油器型号与钢丝绳直径进行一对一确认或定制。

五、产品特点与技术优势

· 合金轻量化：精密加工合金壳体，自重轻、携带方便，适合高空与移动工位作业。

· 不变形：合金材质耐腐蚀，杜绝锈蚀渗透损伤钢丝绳，尤其适用于海上、潮湿工况。

· 注油精准、不渗漏：，配合密封条与密封圈，杜绝油脂外渗，保证注油质量。

· 剖分式开合便捷：上／下罩壳铰链螺栓连接，快速开合、夹持牢固，安装拆卸省时省力。

· 承压可靠、密封良好：承受高压油脂压力稳定可靠，密封腔保证压力建立，油脂均匀涂覆。

· 与内衬配套寿命长：配合优质聚氨酯内衬，整体耐磨寿命可达8000～10000米钢丝绳，降低更换频率。

· 适配广泛、兼容性强：可按不同涂油器型号与钢丝绳直径定制，兼容气动、电动、锂电各类涂油器。

· 非标定制能力强：可根据钢丝绳直径、涂油器结构、注油口形式与使用工况，定制外衬规格与连接装置。

六、应用领域

钢丝绳涂油润滑器外衬广泛应用于以下行业钢丝绳涂油润滑器的配套与备件更换：

七、选型与定制说明

为确保外衬与涂油器及钢丝绳完美匹配，请在咨询时提供以下信息，我们将据此提供一对一选型方案与报价：

· 钢丝绳直径、结构（股数）与螺旋方向；

· 涂油器品牌型号及注油口结构（单孔／双孔）；

· 使用工况（矿山、港口、海上、户外等）；

· 是否要求防腐蚀、耐海水腐蚀；

· 配套内衬数量与更换周期；

· 其他特殊要求（低温、防爆等）。

八、质量与服务保障

· 品质管控：精选优质合金原料，精密加工，出厂前进行尺寸检测与密封、承压性能测试，确保产品品质稳定。

· 选型指导：提供外衬与涂油器、钢丝绳直径匹配选型，确保一次性选对。

· 技术支持：提供安装更换指导、使用说明及长期技术咨询。

· 备件供应：长期稳定供应各规格外衬及配套内衬，保障涂油器全生命周期运行。

· 售后响应：建立客户档案，提供及时快捷的售后服务与回访。
