| 一、概述 |

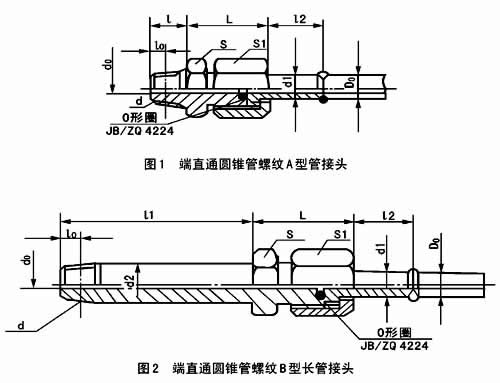

| 适用于以油为介质的管路系统用焊接式管接头，公称压力为16MPa，工作温度为-25～80℃，形式和尺寸见图1 图2和表1。 |
|
| 二、技术参数 |
管子外径Do | 公称通径DN | d | lo | d0 | d1 | d2 | l | l1 | l2 | L | S | S1 | O型圈JB/ZQ4224 | 重量kg | 60°
圆锥螺纹 | 55°
管螺纹 | 60°
圆锥螺纹 | 60°
管螺纹 | A型 | B型 | 10 | 6 | NPT1/8 | R1/8 | 4.102 | 4.0 | 6 | 11 | 10.52 | 9 | 10 | 16.5 | 24.5 | 16 | 21 | 11X1.9 | 0.060 | 0.094 | 14 | 8 | NPT1/4 | R1/4 | 5.786 | 6.0 | 8 | 16 | 14 | 14 | 50 | 19 | 29 | 21 | 27 | 16X2.4 | 0.140 | 0.180 | 18 | 10 | NPT3/8 | R3/8 | 6.096 | 6.4 | 12 | 19 | 17.19 | 14 | 55 | 21 | 33 | 27 | 34 | 20X2.4 | 0.200 | 0.280 | 22 | 15 | NPT1/2 | R1/2 | 8.128 | 8.2 | 15 | 22 | 21.75 | 19 | 65 | 21 | 34 | 30 | 36 | 24X2.4 | 0.250 | 0.400 | 28 | 20 | NPT3/4 | R3/4 | 8.611 | 9.5 | 20 | 28 | 2709 | 19 | 65 | 24 | 37 | 36 | 41 | 30X3.1 | 0.400 | 0.580 | 34 | 25 | NPT1 | R1 | 10.160 | 10.4 | 25 | 34 | 33.94 | 24 | 85 | 26 | 46 | 46 | 50 | 35X3.1 | 0.780 | 1.100 | 42 | 32 | NPT1 1/4 | R1 1/4 | 10.668 | 12.7 | 32 | 42 | 42.69 | 24 | 85 | 28 | 50 | 55 | 60 | 40X3.1 | 1.200 | 1.400 | 50 | 40 | NPT1 1/2 | R1 1/2 | 10.668 | 12.7 | 36 | 50 | 48.47 | 26 | 95 | 30 | 56 | 65 | 70 | 45X3.1 | 1.550 | 2.400 |
|
1、公称压力为16MPa。
2、应用无缝钢管的材料为15、20号钢，精度为普通级。 |
|
| 三、外形尺寸 |
|
|
| 四、订货标记说明 |
1、管子外径D0为10mm的焊接式端直通圆锥管螺纹A型管接头；
管接头10AJB/ZQ4399-97
2、管子外径D0为10mm的焊接式端直通圆锥管螺纹B型长管接头；
管接头10BJB/ZQ4399-97 |
