管件

卡套式锥螺纹对接直通管接头(16MPa)

在线咨询

咨询电话：025-83756379

产品详情

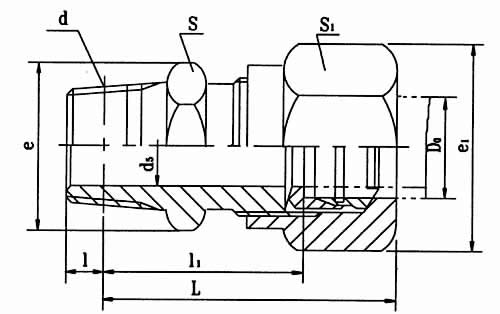

卡套式锥螺纹对接直通管接头(16MPa)

本标准规定了卡套式锥螺纹对接直通管接头，适用于油、气及一般腐蚀性介质的管路系统。

标记示例：
　　公称压力E级，管子外径D0为14mm的卡套式锥螺纹对接直通管接头：
　　管接头E14 JB/ZQ4406-97

管子外径D0	公称通径DN	d5	d	l	l1≈	L≈	扳手尺寸		e	e1	重量（kg/100件）
							S	S1
E(16)	4	3	Z1/8	4.572	22	38	13	15	15	17.3	3.18
	5	3.5
	6	4			24.7	43		16		18.5	4.23
	8	6	Z1/4	5.080	31	49	16	18	18.5	20.8	6.77
	10	8			32	52	18	21	20.8	24.2	8.12
	12	10	Z3/8	6.096	23	53	21	24	24.2	27.7	9.61
	14	12									12.1
	16	14	Z1/2	8.128	34	54	27	27	31.2	31.2	16.6
	18	15			34.5			30		34.6	19
	20	17	NZ3/4	8.611	39	62	34	34	39.3	39.3	27.3
	22	19			43.5	67		36		41.6	31.4
	25	22	Z1	10.160	45.5	72	41	41	47.3	47.3	44.7
	28	24			46.5	73					48.2
	32	27	Z11/4	10.668	34.5	76	48.5	50	57.7	57.7	71.7
	34	30				77					76.6
	40	34	Z11/2		35	63	49.5	55	63.5	63.5	83.9
	42	36						60		69.3	92.6
