焊接式管接头(31.5MPa)

一、概述

适用于以油为介质的管路系统用焊接式管接头。公称压力为31.5MPa，工作温度为-25～+80℃。
焊接式端直通管接头、焊接式端直通长管接头、焊接式直通管接头、焊接式直角管接头，焊接式四通管接头，焊接式隔壁直通管接头、焊接式隔壁直角管接头、焊接式分管管接头、焊接式铰接管接头的型式和尺寸按图1～图10 和表1的规定。

二、结构形式

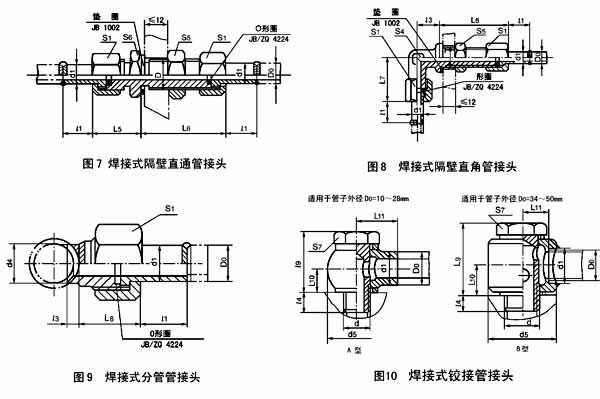

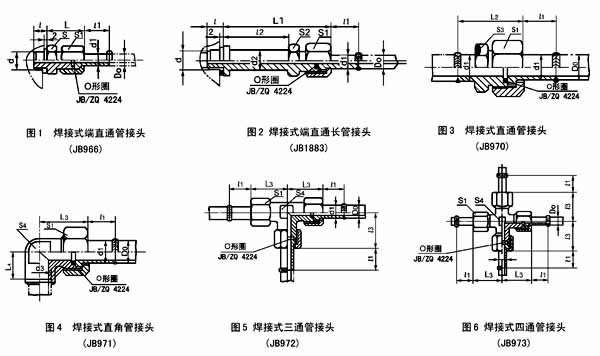

三、外形尺寸

管子直径Do	公称通径DN	d	d1	d2	d3	d4(H12/h12)	d5	D+0.6/+0.44	l	l1	l2
6	3	M10X1	7.5	10	6.5	7		12	8	14	32
10	6	M10X1	11	10	10.5	11	22	16	8	16.5	35
10	6	M14X1.5	11	14					12	16.5	35
14	8	M14X1.5	16	14	14.5	16	28	22	12	19	43
14	8	M18X1.5	16	19					12	21	43
18	10	M18X1.5	19	19	18.5	19	36	27	12	21	45
18	10	M22X1.5	19	24					14	21	45
22	15	M22X1.5	22	24	22.5	22	46	30	14	21	48
22	15	M27X2	22	28					16	21	48
28	20	M27X2	28	28	28.5	28	56	36	16	24	54
28	20	M33X2	28	34					16	24	54
34	25	M33X2	34	34	34.5	34	64	42	16	26	65
34	25	M42X2	34	44					18	26	65
42	32	M42X2	42	44	42.5	42	78	52	18	28	72
42	32	M48X2	42	50					20	28	72
50	40	M48X2	50	50	50.5	50	90	60	20	30	78

管子直径Do	公称通径DN	l3	l4	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10	L11
6	3	3		22	54	30	24	12	22	41	26	20
10	6	4	8	24.5	59.5	32.5	28.5	15	25.5	44.5	30.5	21.5	23	8.5	15
10	6			25.5	60.5
14	8	5	10	29	72	41	35	20	29	49	38	27	29	11	20
14	8			29	72
18	10	7	12	33	78	45	39	22	33	51	42	29	34	13	25
18	10			33	78
22	15	8	14	34	82	48	43	26	35	55	46	30	43	17	30
22	15			35	83
28	20	9	15	37	91	53	48	30	39	57	51	32	50	20	35
28	20			39	93
34	25	10	16	46	111	62	57	36	46	62	61	37	66	27	24
34	25			48	113
42	32	12	17	50	122	68	64	40	48	68	68	39	82	34	30
42	32			52	124
50	40	15	19	56	134	76	74	48	54	74	78	43	94	38	33

管子外径Do	公称通径DN	S	S1	S2	S3	S4	S5	S6	S7	O型圈JB/ZQ4224	垫圈
6	3	17	14	14	14	10	17	17		8X1.9	10
10	6	17	19	17	17	14	22	22	17	11X1.9	10
10	6	19	19	19						11X1.9	14
14	8	22	27	22	22	19	30	27	19	16X1.9	14
14	8	24	27	24						16X1.9	18
18	10	27	32	27	27	24	36	32	24	20X2.4	18
18	10	30	32	30						20X2.4	22
22	15	30	36	30	30	27	41	36	30	24X2.4	22
22	15	36	36							24X2.4	27
28	20	36	41	36	36	32	50	41	36	30X3.1	27
28	20	41	41	41						30X3.1	33
34	25	46	50	46	46	41	55	50	41	35X3.1	33
34	25	55	50	55						35X3.1	42
42	32	55	60	55	55	50	65	60	55	40X3.1	42
42	32	60	60	60						40X3.1	48
50	40	65	70	65	65	60	70	70	60	45X3.1	48

管子外径Do	公称通径DN	重量kg
管子外径Do	公称通径DN	JB966-77	JB1883-77	JB970-77	JB971-77	JB972-77	JB973-77	JB974-77	JB975-77	JB977-77	JN978-77
6	3	0.039	0.052	0.028	0.032	0.064	0.087	0.077	0.096	0.021
10	6	0.060	0.082	0.055	0.068	0.145	0.190	0.158	0.183	0.046	0.059
10	6	0.071	0.103
14	8	0.143	0.210	0.150	0.160	0.370	0.5	0.344	0.366	0.12	0.103
14	8	0.155	0.235
18	10	0.199	0.325	0.190	0.250	0.510	0.680	0.505	0.53	0.160	0.190
18	10	0.236	0.356
22	15	0.270	0.436	0.240	0.310	0.650	0.880	0.6	0.67	0.210	0.342
22	15	0.320	0.480
28	20	0.390	0.620	0.370	0.470	0.920	1.250	0.95	1.02	0.280	0.660
28	20	0.450	0.640
34	25	0.600	1.000	0.630	0.760	1.530	2.180	1.68	1.97	0.470	1.320
34	25	0.850	1.224
42	32	1.060	1.624	1.050	1.220	2.400	3.800	2.03	2.53	0.670	2.140
42	32	1.170	1.730
50	40	1.670	2.430	1.570	2.050	3.9	5.300	3.34	3.84	1.050	3.330

四、标记说明

　a、管子外径D0为18mm、螺纹直径d为22mm、螺距为1.5mm的焊接式端直通管接头：
　　管接头 18-M22 × 1.5 JB/966-77
　b、管子外径D0为18mm、螺纹直径d为22mm、螺距为1.5mm的焊接式端直通长管接头：
　　管接头 18-M22×1.5 JB/1883-77
　c、管子外径D0为28mm的焊接式端直通管接头：
　　管接头 28 JB970-77
　d、管子外径D0为28mm的焊接式直角管接头：
　　管接头 28 JB971-77
　e、管子外径D0为18mm的焊接式三通管接头：
　　管接头 18 JB972-77
　f、管子外径D0为18mm的焊接式四通管接头：
　　管接头 18 JB973-77
　g、管子外径D0为28mm的焊接式隔壁直通管接头：
　　管接头 28 JB974-77
　h、管子外径D0为28mm的焊接式隔壁直通角管接头：
　　管接头 28 JB975-77
　i、管子外径D0为28mm的焊接式分管管接头：
　　管接头 28 JB977-77
　j、管子外径D0为28mm的A型焊接式铰管接头：
　　管接头 28A JB978-77
