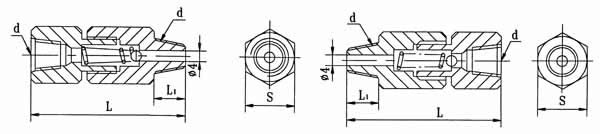

| ● 单向阀接头 |
JB/ZQ4573-86
逆向接头 正向接头 |
|
代号（订货号） | d(Rc)(R) | L | L1 | S | 方 向 | 重量(kg) | 对应号 | ZY434.1.00 | 1/4 | 54 | 13 | 22 | 正 | 0.181 |
| ZY434.2.00 | 逆 |
| ZY434.3.00 | 3/8 | 56 | 逆 | 0.187 |
| ZY434.4.00 | 正 |
| ZY434.5.00 | 1/8 | 50 | 10 | 17 | 逆 | 0.07 |
| ZY434.6.00 | 正 |
|
|
标记示例：连接螺纹为Rc1/4的逆向单向阀接头 单向阀接头Rc1/4-N ZY434.2.00
连接螺纹为Rc1/4的正向单向阀接头 单向阀接头Rc1/4-E ZY434.1.00 |

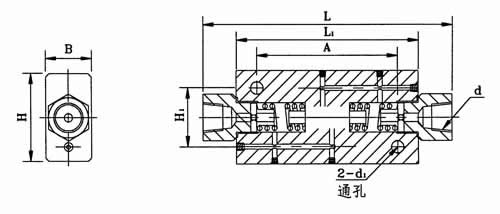

| ● 双向逆止阀接头 |
|
| 开启压力：0.44MPa；使用介质：润滑脂NLG0～2#。 |
代号（订货号） | d | L | B | H | A | L1 | H1 | S | D | d1 | 重量(kg) | 对应号 | ZY439.2.00 | Rc3/8 | 154 | 28 | 47 | 80 | 110 | 30 | 24 | 27.6 | 9 | 1.1 | YF12.2 | ZY439.3.00 | Rc3/4 | 210 | 40 | 76 | 120 | 154 | 50 | 34 | 39 | 11 | 1.74 | YF12.3 |
|
| 标记示例：双向逆止阀接头Rc3/8 ZY439.2.00 |
