| 一、使用条件 |
CLQ型磁过滤器适用于稀油润滑系统，它安装在稀油站回油管的末端，稀油润滑系统的回油经过磁过滤器流进油箱，它能滤出其它过滤器无法滤出的细小磁性杂质。
经过磁过滤器的油流速度推荐为0.23～0.59m/s。
NR-93 磁串为磁过滤器的磁芯。 | |
|
| 二、技术参数 |
型号 | 公称压力MPa | 公称通径DN(mm) | 公称流量L/min | 重量kg | CLQ-25 | 0.1 | 25 | 10 | 10 | CLQ-50 | 50 | 63 | 29 | CLQ-80 | 80 | 125 | 57 | CLQ-125 | 125 | 250 | 77 | CLQ-150 | 150 | 400 | 105 | CLQ-200 | 200 | 630 | 177 | CLQ-250 | 250 | 1000 | 248 | CLQ-300 | 300 | 1600 | 417 |
|

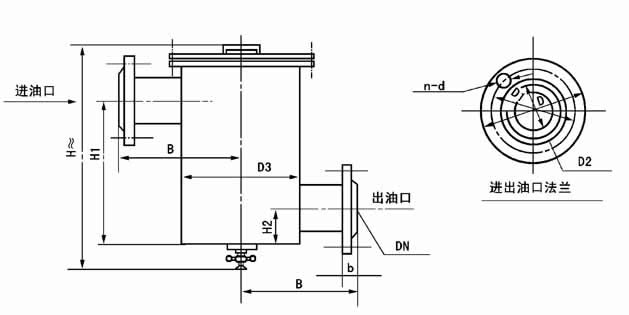

| 三、外形尺寸 |
|
型号 | DN | D | D1 | D2 | D3 | H≈ | H1 | H2 | B | d | n | b | CLQ-25 | 25 | 115 | 85 | 65 | 150 | 405 | 250 | 50 | 140 | 14 | 4 | 18 | CLQ-50 | 50 | 160 | 125 | 100 | 190 | 558 | 360 | 65 | 180 | 18 | 4 | 18 | CLQ-80 | 80 | 195 | 160 | 135 | 290 | 605 | 355 | 80 | 230 | 18 | 4 | 20 | CLQ-125 | 125 | 245 | 210 | 185 | 330 | 665 | 390 | 105 | 265 | 18 | 8 | 24 | CLQ-150 | 150 | 280 | 240 | 210 | 400 | 700 | 410 | 120 | 300 | 23 | 8 | 24 | CLQ-200 | 200 | 335 | 295 | 265 | 505 | 770 | 435 | 150 | 355 | 23 | 8 | 24 | CLQ-250 | 250 | 390 | 350 | 320 | 600 | 900 | 525 | 180 | 425 | 23 | 12 | 26 | CLQ-300 | 300 | 440 | 400 | 368 | 756 | 1045 | 635 | 230 | 500 | 23 | 12 | 28 |
|
| 连接法兰按JB 81-59的规定(PN=1MPa) |
| 四、标记示例 |
公称通径为50mm 的磁过滤器
CLQ-50 过滤器 |
