LBZ型立式齿轮泵装置(0.63MPa)
|
| 一、概 述 | | 本产品适用于XYZ-16-125 型稀油站中，作为输送润滑油的立式齿轮油泵装置；也可用于液压传动系统作为动力源或排送无腐蚀性的润滑液体介质。适用介质的粘度等级为N22～N460(相当于ISO VG22～VG460)的工业润滑油或液压油。 | | | 二、技术参数 | 型 号 | 公称压力MPa | 型 号 | 齿 轮 油 泵公称流量L/min | 吸入高度mm | 电 动 机型 号 | 功率kW | 重量kg | LBZ-16 | 0.63 | CB3-B16 | 16 | 500 | Y90S-4-B5 | 1.1 | 42 | LBZ-25 | CB3-B25 | 25 | 43 | LBZ-40 | CB3-B40 | 40 | Y100L1-4-B5 | 2.2 | 65 | LBZ-63 | CB3-B63 | 63 | 67 | LBZ-100 | CB3-B100 | 100 | Y112M-4-B5 | 4 | 99 | LBZ-125 | CB3-B125 | 125 | 100 |
|

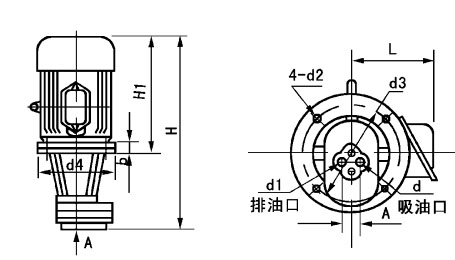

| | 三、外形尺寸 | | 型号 | d | d1 | d2 | d3 | d4 | A | b | L | H | H1 | LBZ-16 | G3/4″ | G3/4″ | 11 | 165 | 200 | 50 | 32 | 155 | 460 | 282 | LBZ-25 | 468 | LBZ-40 | G1″ | G3/4″ | 15 | 215 | 250 | 55 | 34 | 180 | 528 | 336 | LBZ-63 | 540 | LBZ-100 | G1 G1/4 ″ | G1″ | 15 | 215 | 250 | 65 | 36 | 210 | 615 | 356 | LBZ-125 | 622 |
|

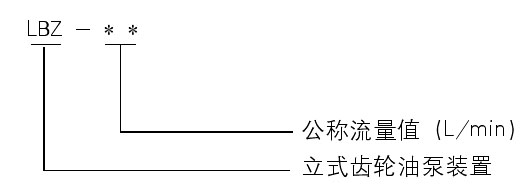

| | 四、型号说明 |  |
|
