稀油润滑元件

AF型安全阀(0.8MPa)

在线咨询

咨询电话：025-83756379

产品详情

AF型安全阀(0.8MPa)

一、概述

　　

　　本产品适用于稀油集中润滑系统中，使系统压力不超过调定值，适用介质粘度等级为N22-N460。
安全阀根据翁称通径的大小可分为用调节螺栓和用调压手轮调压两种型式。

二、使用要领
　　手轮调压式安全阀与系统管路联接时必须垂直安装，且回油管路标高不得高于回油口法兰中心。

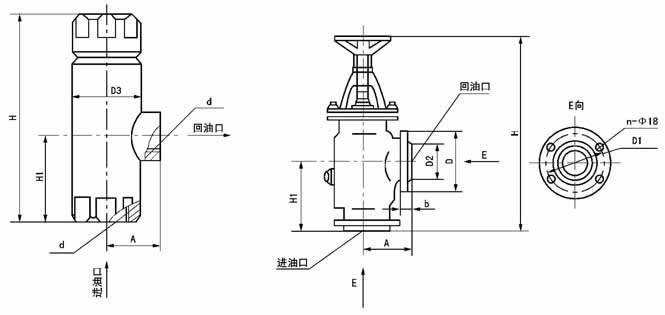

三、外形尺寸

DN=20～40mm　　　　　　　　　　　　　　DN=50～100mm

型号	公称通径 DN	公称压力 MPa	工作压力 MPa	d	H	H1	A	法兰尺寸					D3	重量 kg
								D	D1	D2	b	n
AF-E20/0.5	20	0.8	0.2-0.5	G3/4"	140	56	35.5	-	-	-	-	-	45	1.2
AF-E20/0.8			0.4-0.8
AF-E25/0.5	25		0.2-0.5	G1"	165	70	40	-	-	-	-	-	50	1.6
AF-E25/0.8			0.4-0.8
AF-E32/0.5	32		0.2-0.5	G1 1/2"	194	88	48	-	-	-	-	-	60	2.8
AF-E32/0.8			0.4-0.8
AF-E40/0.5	40		0.2-0.5	G1 1/2"	194	88	52	-	-	-	-	-	60	2.6
AF-E40/0.8			0.4-0.8
AF-E50/0.8	50		0.2-0.8	-	420	110	110	165	120	100	18	4	-	15
AF-E80/0.8	80			-	485	125	125	200	160	135	18	8	-	23
AF-E100/0.8	100			-	540	155	135	220	180	155	18	8	-	31

　　法兰连接尺寸按JB/T81-94《凸面板式平焊钢制管法兰》中PN=1.6MPa的规定。

四、型号标注说明
