一、概述
24EJF-P型（原SA-V 型）二位四通换向阀是一种采用直流电机驱动阀芯移动，以开闭供油管道或转换供油方向的一种集成化的换向控制装置；即使在恶劣的工作条件下（如低温或高粘度油脂），动作仍相当可靠。
该阀适用于公称压力为40MPa以下的干、稀油集中润滑系统以及液压系统的主支管路中，同时也可作二位四通，二位三通和二位二通三种型式使用。

二、技术参数

型号	公称压力Mpa	换向时间S	直流电机功率W	电源电压V	直流电机扭矩N.m	重量kg
24EJF-P	40	0.5	10	-220	20	13

使用介质为锥入度不低于220（25℃，150g）1/10mm的润滑脂（NLGI0#～3#）或粘度等级大于N68的润滑油，工作环境温度为-20℃～80℃。

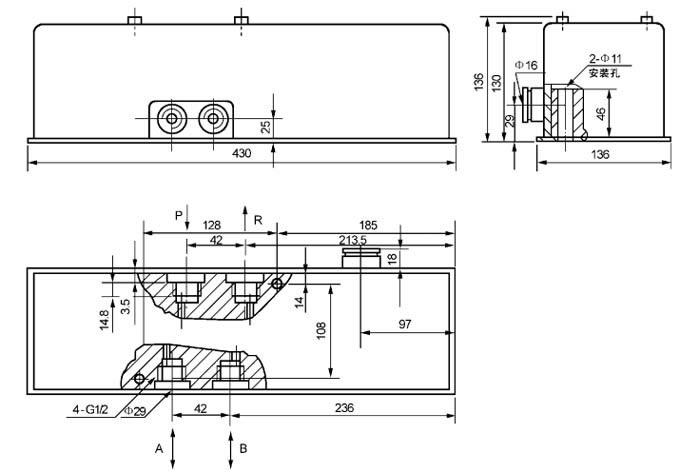

三、外形尺寸

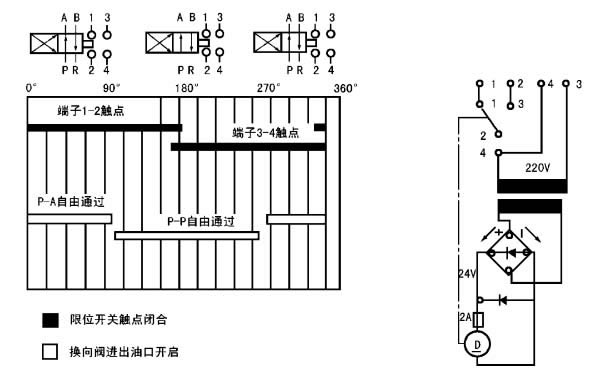

四、工作原理

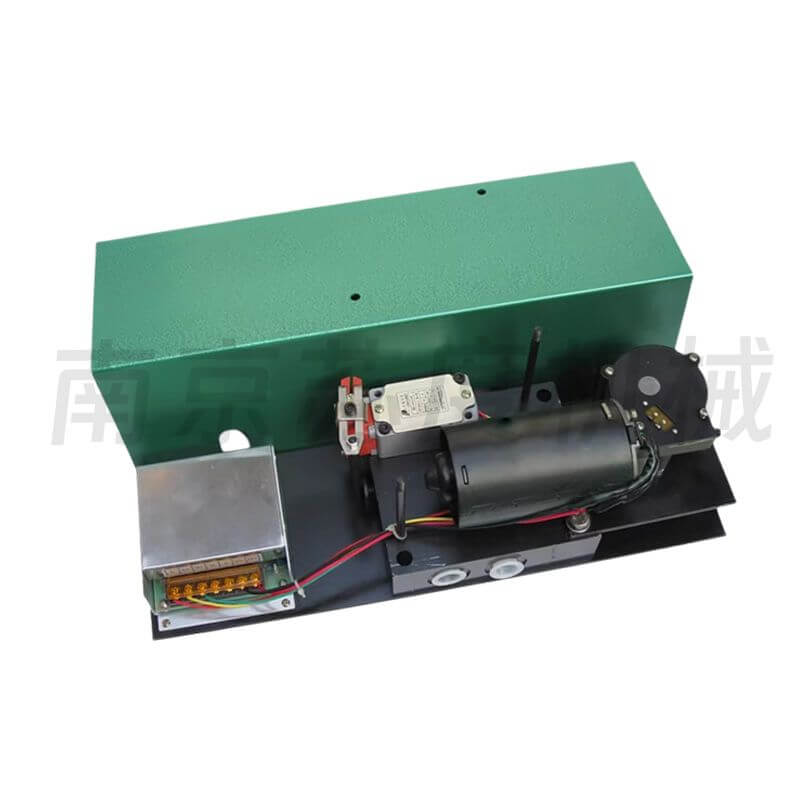

该阀主要由直流电机、限位开关、换向阀体，整流变压器装置等元件安装于同一底板上并置于防护罩壳内组成。
系统中的电控箱发出换向信号（系统末端压差开关发出）使直流电机作旋转运动，并通过偏心轮带动阀芯作直线往复运动。当阀芯从原位到达所需要的换向位置时，阀芯端部的挡板触动限位开关动作，发出电信号至电控箱，责令直流电机停止旋转，完成了换向过程。

五、使用说明
1、该阀应安装在系统被控主、支管路的前端，且位于通风、干燥便于检查及周围无运动机构干涉的部位。
2、当作二位二通使用时，须把出油口“B”和回油口“R”封堵。
3、当作二位三通使用时，须把出油口“B”封堵。
4、电控接线按上图原理连接。

六、常见故障及排除方法
1、换向阀不换向。
可能无换向信号输入电机，线脚焊接脱落；电机轴与偏心轮松动未紧固；阀腔内进入杂质滑芯卡死等原因，查明后排除即可。
2、滑芯二端漏油。
主要是二端密封圈损坏引起，可能是密封圈库存久或长时间使用已老化，更换密封圈即可。
