机床液压系统

产 品 详 细 介 绍

（机床配套液压装置 · 动力与执行系统）

一、产品概述

机床液压系统是现代机床不可或缺的核心组成部分，负责机床工作液体的输送、调节与控制，为机床的定位、夹紧、进给、变速、平衡等动作提供液压动力，是机床稳定运行与高精度加工的关键保障。系统将电机输出的机械能转化为液压能，通过液压缸、液压马达等执行元件驱动各部件，完成刀具夹紧、卡盘夹紧、尾座进退、工作台移动、刀架转位、主轴松夹刀、制动等一系列动作。

本系统由液压泵站、执行元件、控制阀组、辅助元件及电气控制系统等组成，适用于数控车床、加工中心、磨床、铣床、深孔钻床等各类机床，以及装有动静压轴承的主轴稀油润滑系统配套。可根据不同机床机型、动作要求与自动化程度进行非标定制，采用电磁阀换向／PLC程控／电液比例（伺服）控制，满足精密加工对动力稳定性与动作精度的要求。

二、系统组成

机床液压系统主要由以下五大部分组成：

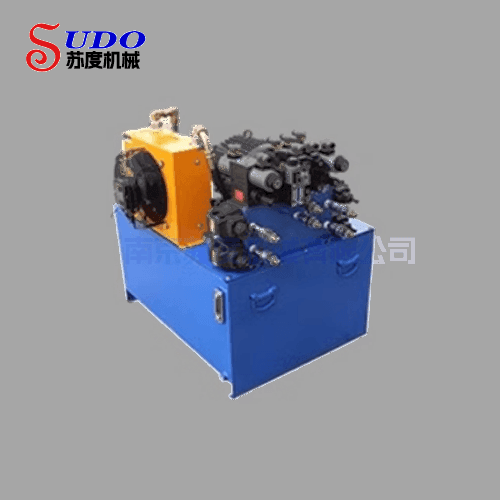

· ① 液压泵站（动力单元）：包括电机、液压泵（叶片泵／齿轮泵／柱塞泵，可配置伺服节能泵组）、油箱（内置磁网过滤器、空气滤清器、油位油温计）、吸油过滤器、精过滤器、冷却器、压力表等，是系统的“动力心脏”。

· ② 执行元件：包括液压缸（活塞式、柱塞式）与液压马达，完成刀具夹紧、卡盘夹紧、尾座进退、工作台移动、刀架转位、主轴松夹刀、制动等动作。

· ③ 控制元件：包括溢流阀、电磁（电液）换向阀、节流阀、调速阀、电液比例阀／伺服阀、压力继电器等，实现系统压力、方向、流量的精确控制。

· ④ 辅助元件：包括高压管路与接头、压力表开关、蓄能器、测压接头等，保障系统安全稳定运行。

· ⑤ 电气控制系统：包括PLC／电脑控制器、压力／位移传感器、电控柜及操作面板，实现自动控制、联锁保护与数控系统（CNC）通讯。

三、工作原理

机床液压系统的工作循环如下：电动机启动，驱动液压泵从油箱吸油（经吸油过滤器）；泵排出高压油进入阀组，根据系统指令（手动阀、电磁阀或PLC／CNC控制）流向执行元件（液压缸或马达），完成相应动作；执行元件回油经回油过滤器、冷却器后返回油箱，完成一次循环。溢流阀设定系统最高压力，超压自动卸荷保护。

针对典型机床的液压回路：

· 数控车床：由液压站和五条液压支路组成，包括卡盘夹紧支路、尾架套筒移动支路、主轴变速支路及预留支路，实现卡盘夹紧、尾座进退、主轴变速等动作。

· 加工中心：典型回路包括主轴松夹刀、刀库移动、卡盘夹紧、尾座进退、刹车等，由电磁阀换向或PLC程控实现。

· 磨床：液压系统驱动磨架的快进、工进及快退、工退，工作台往复运动，并可为动静压轴承主轴提供高压静压油，实现主轴悬浮无磨损运转。

· 镗铣床／重型机床：液压平衡与补偿回路通过伺服阀调节油缸压力，补偿滑枕、主轴箱重量变化，保证运动精度。

四、主要技术参数（参考）

以下为机床液压系统的典型参考参数，具体以实际机型及定制方案为准：

注：以上参数为行业通用典型值汇总，用于说明产品基本性能范围；具体系统压力、流量、油箱容积、控制方案及动静压供油参数，需根据客户机床型号、动作要求与加工精度进行一对一设计确认。

五、产品特点与技术优势

· 动作稳定、精度高：液压动力平稳可控，配合电液比例／伺服闭环控制，可满足机床精密定位与微量进给要求（误差可至μm级）。

· 一机多回路、功能齐全：集成卡盘夹紧、主轴松夹刀、刀库移动、尾座进退、刹车等多条液压支路，动作齐全、布局紧凑。

· 动静压轴承配套：为磨床等主轴动静压轴承提供稳定高压静压油，主轴从起动到停止始终悬浮于高压油膜，无磨损、寿命长、旋转精度高。

· 节能高效：采用伺服电机泵组或按需供油方案，降低能耗与发热，噪音低、油温低，改善车间环境。

· 自动控制与联锁：PLC／CNC控制，支持与数控系统通讯，实现自动循环、联锁保护与参数设定。

· 多重安全保护：溢流阀超压保护、压力继电器监测报警、油温油位监控、过滤器堵塞报警，确保安全可靠。

· 模块化设计、维护便捷：液压站、阀组、油缸均采用模块化结构，关键元件选用国际知名品牌（如哈威HAWE、力士乐、威格士、ATOS、SUN插装阀等），标准化备件，维护更换快速方便。

· 非标定制能力强：可根据不同机床机型、动作要求、自动化程度与安装空间，定制整套液压系统与控制方案，完美匹配主机。

六、应用领域

机床液压系统广泛应用于以下机床设备及液压系统配套与改造：

七、选型与定制说明

为确保液压系统与机床主机及工艺完美匹配，请在咨询时提供以下信息，我们将据此提供一对一技术方案与报价：

· 机床机型、型号与加工精度要求；

· 所需液压动作清单（夹紧、松夹刀、尾座、变速等）及系统压力、流量；

· 是否配套动静压轴承主轴供油（高压油站）；

· 现场电源条件（电压、频率）与安装空间；

· 是否要求PLC／CNC控制、电液比例（伺服）及与数控系统通讯；

· 其他特殊要求（防爆、洁净环境、低噪音等）。

八、质量与服务保障

· 品质管控：关键元件选用国际国内知名品牌，整机出厂前进行压力测试、保压测试与动作功能测试，确保性能稳定可靠。

· 安装调试：提供现场安装指导与调试服务，确保系统一次性投运成功。

· 技术支持：提供液压系统原理图、使用说明书及操作培训，长期提供技术咨询。

· 备件供应：长期稳定供应滤芯、密封件、阀件、油缸等易损备件，保障设备全生命周期运行。

· 售后响应：建立客户档案，提供及时快捷的售后服务与回访。
