压力机液压系统

产 品 详 细 介 绍

（液压机／压力机配套液压装置 · 动力与控制单元）

一、产品概述

压力机液压系统是各类液压压力机（四柱液压机、龙门压力机、单柱压力机、框架压力机等）的核心动力与控制单元。系统依据帕斯卡原理，通过液压泵将液压油的压力能传递给主油缸，经活塞放大为巨大的压制力（公称压力从数十吨至数千吨），驱动滑块对工件进行压制、拉伸、冲压、成型、校正等工艺操作，是实现压力机工作性能、压制精度、生产效率与安全可靠性的关键系统。

本系统由液压泵站、主油缸与回程缸、控制阀组、辅助元件及电气控制系统等组成，遵循“快降 → 慢速加压 → 保压 → 泄压 → 快退回程 → 停止”的工作循环，采用PLC／电脑自动控制与电液比例（伺服）闭环调节，动作平稳、压力精确、保压可靠、节能高效，并可根据不同吨位、不同结构机型及不同压制工艺进行非标定制，广泛适用于金属成形、非金属制品、复合材料及建材等行业。

二、系统组成

压力机液压系统主要由以下五大部分组成：

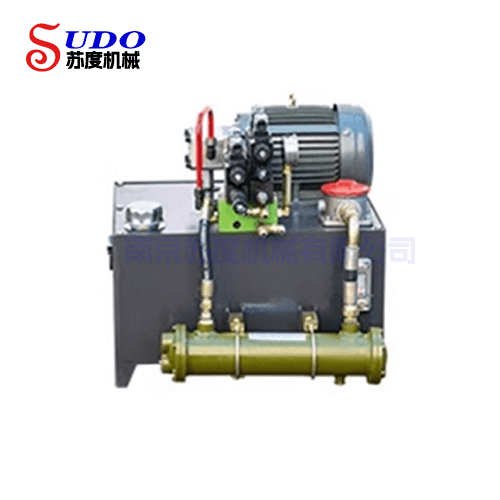

· ① 液压泵站（动力单元）：包括电机、液压泵（变量柱塞泵／齿轮泵／叶片泵，可配置伺服节能泵组）、油箱（内置磁网过滤器、空气滤清器、油位油温计）、吸油过滤器、回油过滤器、冷却器等，是系统的“动力心脏”。

· ② 执行元件：包括主油缸（实现压制、保压）与回程缸（实现滑块回程），以及顶出油缸等辅助执行元件，将液压能转化为机械力。

· ③ 控制元件：包括电液（电磁）换向阀、可调溢流阀、压力继电器、液控单向阀、顺序阀、调速阀、电液比例阀／伺服阀、插装阀等，实现系统压力、方向、流量的精确控制与动作联锁。

· ④ 辅助元件：包括高压管路与接头、压力表开关、测压接头、蓄能器等，保障系统安全、稳定运行。

· ⑤ 电气控制系统：包括PLC／电脑控制器、压力／位移传感器、电控柜及操作面板，实现快降、加压、保压、泄压、回程、限位保护与压力／位移闭环调节，可适配自动化生产线。

三、工作原理

压力机液压系统依据帕斯卡原理工作：小面积活塞上的作用力通过液体传递，在较大面积的活塞上产生放大数倍乃至数百倍的压制力（力＝压力×面积），实现以较小的电机与泵组驱动获得巨大的成型压力。系统遵循以下工作循环：

1. 快速下行（快降）

电液换向阀切换至快降位，高压油进入主油缸上腔，同时活塞依靠自重快速下行，上腔负压经充液（吸入）阀自动补油，滑块快速接近工件，缩短辅助时间、提高生产效率。

2. 慢速加压（工进）

滑块接触工件后负载阻力急剧增加，系统自动转入慢速加压。高压泵排量减小，主缸上腔油压稳步升高，以极慢且平稳的速度对工件施加压制力；溢流阀限定系统最高压力，压力传感器实时反馈，超压自动卸荷保护。

3. 保压

当主缸上腔压力达到预定值时，压力继电器发出信号，电磁铁断电，换向阀回复中位将主缸上、下腔封闭，液控单向阀自锁保压，单向阀保证上腔密封，维持持续高压状态。保压时间由时间继电器／PLC按工艺设定，也可由蓄能器补充泄漏，实现长效保压。

4. 泄压

保压结束后系统缓慢泄压，避免压力骤降引起的冲击与振动，保护工件与设备。

5. 快退回程

泄压完成后，换向阀切换至回程位，高压油进入回程缸（或主缸下腔），液控单向阀被控制打开，主缸上腔油液回油箱，滑块快速上升复位，完成一个压制循环，进入下一周期。

四、主要技术参数（参考）

以下为压力机液压系统的典型参考参数，具体以实际机型及定制方案为准：

注：以上参数为行业通用典型值汇总，用于说明产品基本性能范围；具体系统压力、流量、泵组配置、油缸规格、控制方案及保压工艺，需根据客户压力机吨位、结构型式与压制工艺进行一对一设计确认。

五、产品特点与技术优势

· 压制力大、吨位齐全：基于帕斯卡原理实现大吨位压制力，可覆盖100T～2000T及以上压力机需求。

· 压力精确、保压可靠：电液比例／伺服闭环控制，压力精确可调；液控单向阀自锁＋蓄能器补充泄漏，保压稳定长效，保证制品质量一致。

· 动作平稳、冲击小：快降充液补油、工进自动减速、泄压缓释，动作过渡平稳，减少冲击振动，保护模具与工件。

· 节能高效：采用变量泵或伺服节能系统，按需供油，较常规定量泵系统可显著降低能耗与油温。

· 自动化程度高：PLC／电脑控制，支持压力、速度、时间、位置多参数设定与记忆，可接入自动化生产线及中控系统。

· 多重安全保护：溢流阀超压保护、压力继电器监测报警、油温油位监控、限位保护与急停按钮，确保安全可靠运行。

· 模块化设计、维护便捷：液压站、阀组、油缸均采用模块化结构，关键元件选用国际知名品牌（如哈威HAWE、力士乐、威格士、ATOS、SUN插装阀等），标准化备件，维护更换快速方便。

· 非标定制能力强：可根据压力机吨位、结构型式（四柱／龙门／单柱等）、压制工艺与自动化要求，定制整套液压系统与控制方案，完美匹配主机。

六、应用领域

压力机液压系统广泛应用于以下行业的压力机设备配套及液压系统升级改造：

七、选型与定制说明

为确保液压系统与压力机主机及工艺完美匹配，请在咨询时提供以下信息，我们将据此提供一对一技术方案与报价：

· 压力机吨位（公称压力）、结构型式（四柱／龙门／单柱等）；

· 所需系统压力、滑块速度、保压时间及压制工艺曲线；

· 压制物料种类、工艺要求及目标产量；

· 现场电源条件（电压、频率）与安装空间；

· 是否要求PLC／电脑控制、伺服节能、闭环调节及与中控通讯；

· 其他特殊要求（防爆、洁净环境、特殊介质等）。

八、质量与服务保障

· 品质管控：关键元件选用国际国内知名品牌，整机出厂前进行压力测试、保压测试与动作功能测试，确保性能稳定可靠。

· 安装调试：提供现场安装指导与调试服务，确保系统一次性投运成功。

· 技术支持：提供液压系统原理图、使用说明书及操作培训，长期提供技术咨询。

· 备件供应：长期稳定供应滤芯、密封件、阀件、油缸等易损备件，保障设备全生命周期运行。

售后响应：建立客户档案，提供及时快捷的售后服务与回访。
