版材热压机液压系统

产 品 详 细 介 绍

（热压机配套液压装置 · 压制动力与控制单元）

一、产品概述

版材热压机液压系统是版材（印刷版材、覆铜板、复合板材等）热压成型设备的核心动力与控制单元。热压机依靠高温与高压的协同作用，将版材或板材在设定温度与压力下压制成型、固化或贴合，而压制所需的全部动力与压力控制均由液压系统完成。系统负责实现热压板（工作台）的闭合、加压、保压、卸压与开模全过程，并为压制提供稳定、均匀、可调的压力，直接决定产品压制质量、厚度均匀性、生产效率与设备运行安全。

本系统采用“低压大流量快速闭合 + 高压小流量加压保压”的双泵供油方案，配合充液阀、蓄能器、电液比例阀等关键元件，实现高速合模、平稳加压、长效保压与缓速卸压，在保证压制质量的同时显著提升生产效率。系统可针对不同吨位、不同层数及不同工艺要求进行非标定制，广泛适用于印刷版材热压、覆铜板（CCL）层压、绝缘板成型、人造板及各类复合板材热压生产线。

二、系统组成

版材热压机液压系统主要由以下五大部分组成：

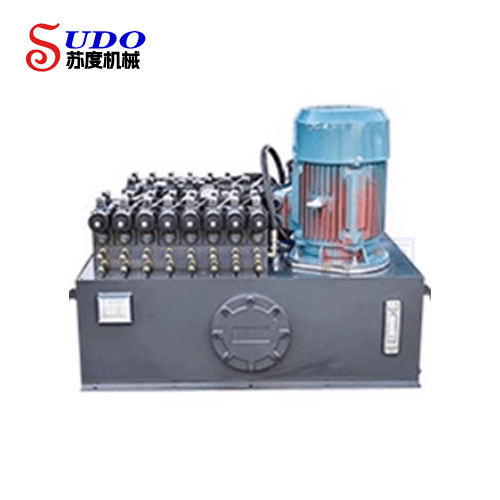

· ① 液压站（动力单元）：包括油箱（内置磁网过滤器、空气滤清器、油位油温计）、低压大流量泵组、高压小流量泵组、电机、高压过滤器、充液阀、电液比例阀／伺服阀、电磁换向阀、溢流阀、蓄能器装置、冷却器及压力、温度、液位检测元件等，是系统的“动力心脏”。

· ② 主油缸（执行元件）：采用单缸或多缸布局，通过活塞（柱塞）带动热压板开合与加压。柱塞式油缸经热处理、磨削、表面镀硬铬抛光处理，配用高性能密封圈，耐磨耐压、精度高、寿命长。

· ③ 蓄能器组（保压储能元件）：通常采用皮囊式蓄能器，在保压阶段补充系统泄漏油液、稳定压力，并在快速闭合阶段辅助供油，提升响应速度。

· ④ 控制阀组（油路控制单元）：集成电液换向阀、比例压力阀、溢流阀、同步阀（分流集流阀）、液控单向阀、卸压阀等，实现系统的压力、方向、流量综合控制与多缸同步。

· ⑤ 连接管路与附件：采用高压无缝钢管及高压软管连接各元件，配置压力表开关、截止阀、测压接头、排气阀等，保证系统安全可靠。

此外，系统通常配套独立的电气控制柜（PLC控制）与仪表盘，实现自动循环压制、压力温度参数设定、报警联锁保护等功能，并可与中控系统通讯，实现远程监控与自动化生产。

三、工作原理

热压机液压系统遵循“合模 → 加压 → 保压 → 卸压 → 开模”的闭环压制周期：

1. 合模阶段（快速闭合）

控制系统发出合模信号，电液换向阀切换至合模位，低压大流量泵供油，配合充液阀向油缸快速补油，高压油进入液压缸下腔（或主腔），活塞带动热压板快速下降闭合（闭合时间一般小于8s，下降速度约50～100mm/s），缩短辅助时间、提高生产效率。

2. 加压阶段

热压板接触版材后，系统切换高压小流量泵供油，电液比例压力阀按工艺曲线逐步提升油液压力，推动压板对版材施加稳定压制力，直至达到工艺设定值（如15MPa）。溢流阀始终监控系统最高压力，超压时自动卸荷，保护设备。

3. 保压阶段

压力达到设定值后，系统进入保压状态。此时液压泵可停止工作，由蓄能器自动补充泄漏油液维持压力稳定，或维持小流量运行。保压时间根据板材类型与工艺要求设定（数分钟至数小时可调，最长可达24小时），期间热压板维持设定高温（如120～180℃），促进胶黏剂固化或版材贴合定型。

4. 卸压阶段

保压结束后，系统通过卸压阀或换向阀的节流功能缓慢卸压（卸压时间一般1～3分钟），避免压力骤降导致版材开裂、翘曲或设备冲击，保证成品质量。

5. 开模阶段

卸压完成后，换向阀切换至开模位，高压油进入液压缸回程腔，下腔（主腔）油液回油箱，活塞带动热压板上升复位至初始位置，完成一个压制周期，进入下一循环。

四、主要技术参数（参考）

以下为版材热压机液压系统的典型参考参数，具体以实际机型及定制方案为准：

注：以上参数为行业通用典型值汇总，用于说明产品基本性能范围；具体系统压力、流量、油缸规格、蓄能器容积、同步控制方案及保压工艺，需根据客户压机吨位、层数、热压板尺寸与压制工艺进行一对一设计确认。

五、产品特点与技术优势

· 快速闭合、平稳加压、高效保压：双泵供油＋充液阀设计，合模速度快、加压平稳、保压可靠，显著提升生产效率。

· 压力精确可调、稳定均匀：电液比例／伺服闭环控制，压力调节精准（误差≤±0.1MPa），多缸同步布局保证各层版材受压均匀，提升成品厚度一致性与良品率。

· 保压时间长、泄漏少：蓄能器保压＋液控单向阀锁紧油路，保压时间0～24h可调，充分满足长时间固化、贴合工艺要求。

· 缓速卸压、防裂防翘：卸压阀节流缓压，避免压力骤降导致的版材开裂、翘曲，保护产品与设备。

· 多重安全保护：溢流阀超压保护、压力继电器监测报警、油温油位监控、紧急停止按钮等，确保系统在各种工况下安全运行。

· 油温智能控制：冷却器依据温度传感器自动调节，防止高温环境油温过高导致密封件老化与油品变质。

· 模块化设计、维护便捷：液压站、阀组、油缸均采用模块化结构，关键元件选用国际知名品牌（如哈威HAWE、力士乐、威格士、ATOS、SUN插装阀等），标准化备件，更换维护快速方便。

· 非标定制能力强：可根据压机吨位、层数、热压板尺寸、压制工艺曲线与自动化要求，定制整套液压系统及控制方案，完美匹配主机。

六、应用领域

版材热压机液压系统广泛应用于以下行业的热压成型设备配套及液压系统改造升级：

七、选型与定制说明

为确保液压系统与热压机主机及工艺完美匹配，请在咨询时提供以下信息，我们将据此提供一对一技术方案与报价：

· 压机吨位（公称压力）、热压板尺寸与层数；

· 所需系统压力、保压时间及压力曲线（工艺要求）；

· 压制物料种类、温度要求及目标产量；

· 现场电源条件（电压、频率）与安装空间；

· 是否要求PLC自动控制、多缸同步及与中控通讯；

· 其他特殊要求（防爆、耐高温、洁净环境等）。

八、质量与服务保障

· 品质管控：关键元件选用国际国内知名品牌，整机出厂前进行压力测试、保压测试与动作功能测试，确保性能稳定可靠。

· 安装调试：提供现场安装指导与调试服务，确保系统一次性投运成功。

· 技术支持：提供液压系统原理图、使用说明书及操作培训，长期提供技术咨询。

· 备件供应：长期稳定供应滤芯、密封件、阀件、油缸等易损备件，保障设备全生命周期运行。

· 售后响应：建立客户档案，提供及时快捷的售后服务与回访。
