| 一、用途 | DEA-2E型电气控制箱，用于自动控制一套由U- ※※ AE 终端式电动干油润滑系统，在油泵经过任意的间隔时间后、自动地使油泵运转，给油完成后自动停止。
控制箱能发出“供油时间延长”、“油箱液位低”、“超负载运转”三种故障信号。设有一组外部接点，可向主机或主控室发送润滑系统运转状况（停止、运转、故障）信号。
| |
| | 二、外形尺寸 | | | 三、标牌符号及文字 | 序号 | 符号 | 标牌文字 | 序号 | 符号 | 标牌文字 | 1 | 1HL | 电源 | 5 | 5HL | 油箱液位低 | 2 | 2HL | 停止 | 6 | 6HL | 超负荷运转 | 3 | 3HL | 运转 | 7 | S0 | 任意运转 | 4 | 4HL | 供油时间延长 | 8 | S1 | 故障复位 |

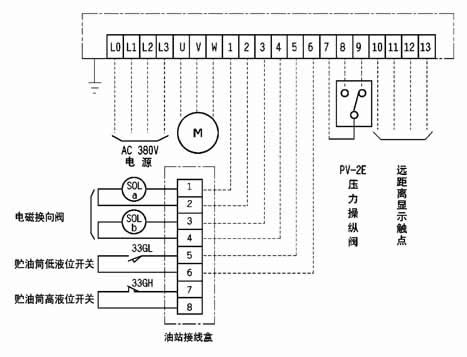

| | 四、DEA-2E型电气控制箱接线端子图 | | 五、使用说明
1、适用主电源3N 50HZ AC 380V。
2、适用环境温度-10℃～40℃,湿度90%。
3、周围环境无导电的介质（气体、液体）。
4、垂直安装，其倾斜度不大于5°。 |
|
