R1902型电气控制箱(20MPa)

一、概述

　　R1902 型电气控制箱，用于自动控制一套由U- ※※ AL 型环式电动润滑泵与补脂泵组成的干油润滑系统，即在DEA-2L型电控箱的基础上，增加了补脂泵自动控制部分。能对系统中的供油点现实自动供油，供油完成后，自动停止。油箱中液位低于一定限度时，补脂泵自动启动，注满油后，自动停止。
　　控制箱能发出“供油时间延长”、“加油泵超载”、“超负荷运转”等故障信号，箱内设有一组外部接点，可向主机或主控室发送系统运转状况（停止、运转、故障）信号。

二、外形尺寸

三、标牌符号及文字

序号	符号	标牌文字	序号	符号	标牌文字
1	HL1	电源	6	HL4	油箱液位低
2	HL2	干油站工作	7	SB1	任意运转
3	HL3	加油泵工作	8	SB2	故障复位
4	HL4	供油时间延长	9	SB3	加油泵启动
5	HL5	超负载运转	10	SB4	加油泵停止

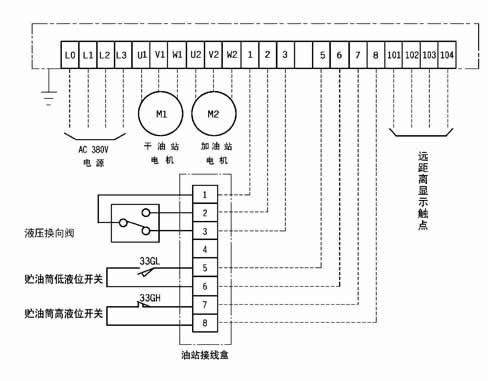

四、R1902型电气控制箱接线端子图
