一、使用条件
回转窑托轮应平行子窑体中心线安装，窑体为倾斜放置，在自重作用下有下滑的趋势，采用液压推力挡轮液压站，使窑体按预想的速度（一般约2～3mm/h）强制上窜和有控制的下滑，从而有效地保证轮带与托轮的均匀接触和磨损，以节省托轮调整的工作量。
液压挡轮正常上下游动的行程为±10mm，当上下游动的行程达到15mm时，应发出报警讯号，当上下游动达到极限行程(±30mm）时，应立即停止对主电机供电，允许通过调整限位开关的位置对上述控制行程作±2mm的少量变动。
二、技术参数
1、工作压力：4～10MPa 2、公称流量：1.14L/min 3、过滤器精度：20mm
4、油箱容积：0.11m3 5、电加热器功率：AC220V,1kW 6、电机功率：0.75kW |

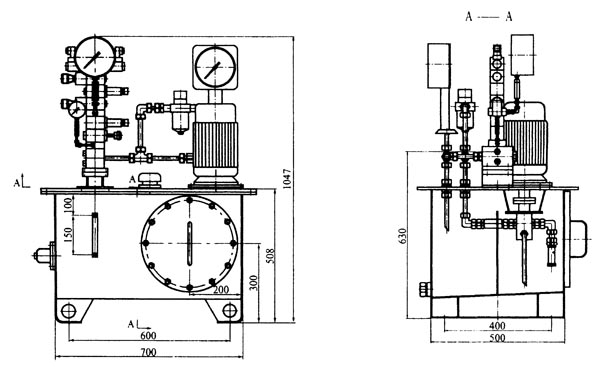

| 三、外形尺寸 |
|
四、工作原理
NC-14挡轮液压站是控制回转窑液压挡轮动作的动力装置，其工作原理如下图所示：
当窑体下移偏离零位（即装有行程开关挡轮中线与轮带中线重合位置）25mm时，行程开关箱中一触点动作，油泵4起动，换向阀16的电磁感应圈A接通，压力油通过换向阀左位经调速阀15进入液压缸，这时液压缸活塞在压力油作用下，推动挡轮迫使窑体向上移动。
当窑体上移到上限值时，行程开关箱中一触点动作，油泵4停止，换向阀16的电磁感应圈B接通，液压缸中的油经调速阀13和换向阀16右位回油箱，窑体靠自重下移，下移到下限值时，行程开关箱中一触点动作，换向阀16的电磁感应圈B断开，油泵4起动，换向阀16电磁感应圈A接通，液压缸活塞在压力油作用下，推动挡轮迫使窑体向上移动。
若窑体在异常情况下向上或向下到极限位置时，行程开关箱中触点动作，发出报警，并且电磁换向阀换向。 |

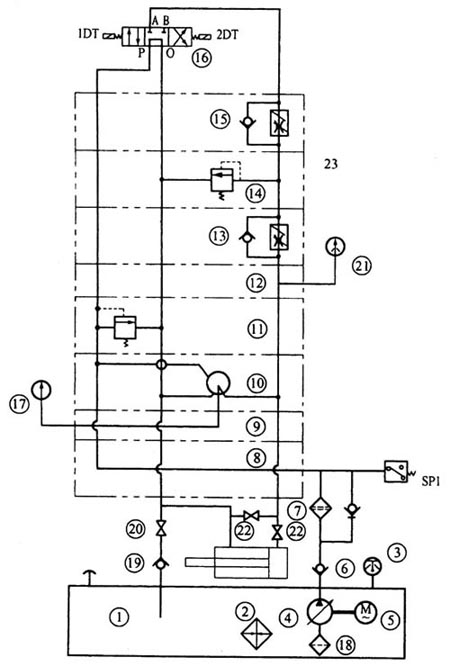

 NC-14挡轮液压站系统原理图 | | 序号 | 名称规格 | 数量 | 备 注 | | 1 | 油箱 | 1 |
| | 2 | 电加热器SRY2-220/1 | 1 | 电压220V | | 3 | 电接点温度计WTZ-288 | 1 |
| | 4 | 变量泵 | 1 |
| | 5 | 电机Y90S-6B5(V1) | 2 | 转速910r/min 功率0.75KW | | 6 | 单向阀D1F-L10H1 | 1 | 开启压力0.035MPa | | 7 | 滤油器ZU-H10×20S | 1 |
| | 8 | 单联底板块 | 1 |
| | 9 | 测压垫块 | 1 |
| | 10 | 压力表开关3K-F6D | 1 |
| | 11 | 溢流阀Y-Fc6D-P/0 | 1 | 调定压力：10MPa | | 12 | 测点块C-F6D-A | 1 |
| | 13 | 调速阀 | 1 |
| | 14 | 溢流阀 | 1 | 调定压力：14MPa | | 15 | 调速阀 | 1 |
| | 16 | 电磁换向阀 | 1 |
| | 17 | 压力表YN-60 | 1 | 范围：0～25MPa | | 18 | 吸油过滤器WU-16×80-J | 1 |
| | 19 | 单向阀DIF-L10H3 | 1 | 开启压力0.35MPa | | 20 | 卡套式截止阀J93W-160P | 1 | 配合外径14mm 压力：16MPa | | 21 | 电接点压力表YX-150 | 1 | 测压范围：0～25MPa | | 22 | 截止阀 | 2 |
|
|
|
